1. 什么是 4-20mA 控制回路？

在工业自动化领域，4-20mA 控制回路如同系统的 “神经脉络”，负责将温度、压力、流量等过程变量转化为电信号，实现精准控制。当传感器感知到变量变化时，信号会通过 24V 供电回路传输至控制器，最终驱动阀门等执行元件动作。

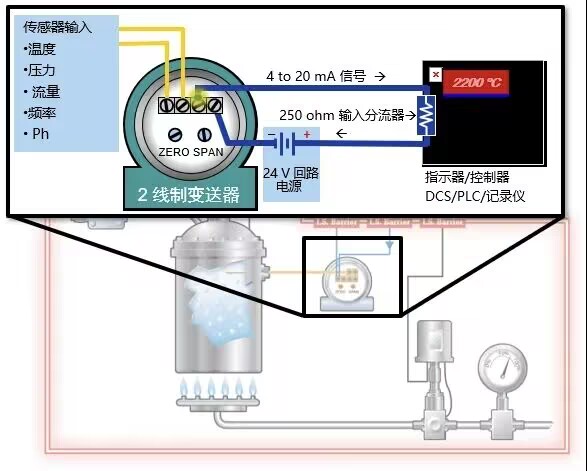

2. 核心构成要件

一个标准的 4-20mA 回路包含四大关键组件：

• 24V 电源：为整个回路提供稳定供电

• 变送器：将过程变量（如温度、压力）转换为成比例的 4-20mA 信号

• 指示器 / 控制器：通过 250Ω 分流器将电流信号转化为 1-5V 电压信号（依据欧姆定律），显示或处理数据

• 执行元件：如阀门、电机等，根据控制指令动作

二、温度与压力变送器的 “双向翻译” 功能

1. 温度变送器的工作流程

以流体温度监测为例：

1. 热电偶 / 热电阻传感器采集温度信号

2. 变送器将信号转换为 4-20mA 电流输出

3. 控制器反译信号为具体温度值，驱动加热或冷却设备

2. 压力变送器的安全使命

在压力容器控制中：

1. 传感器感知压力变化，变送器输出对应电流信号

2. 控制器解析信号后，向阀门发送指令调节开度

3. 确保容器压力始终处于安全范围，避免危险工况

三、常见故障排查：从信号中断到噪声干扰

1. 四大典型故障源

• 接线问题：端子损坏、线路腐蚀或绝缘失效

• 电源异常：24V 供电噪音干扰或过压

• 控制器 I/O 故障：卡件损坏或保险丝熔断

• 传感器 / 变送器故障：元件损坏或测量通道阻塞

2. 分步骤排障指南

▶ 第一步：验证 4-20mA 信号

• 用串联法或毫安钳表测量电流（如 Fluke 773）

• 若测量值为 0mA，检查回路是否开路（可能是 I/O 保险丝熔断）

▶ 第二步：变送器替代测试

1. 断开原变送器，接入回路校准器

2. 模拟 4-20mA 信号，验证指示器读数是否正常

3. 同步检测线路、电源和 I/O 功能

▶ 第三步：电源供电排查

• 测量回路电压应接近 24V

• 若电压异常，替换临时电源测试，判断是否为原电源过载

▶ 第四步：线路噪声处理

• 噪声源可能是屏蔽故障、接地回路问题或布线错误

• 用示波器检测交流电压，正常应小于 mV 级

四、专业工具清单：工程师的 “排障利器”

结语

4-20mA 控制回路作为工业自动化的基础单元，其稳定性直接影响生产效率与安全。掌握从原理到排障的全流程知识，不仅能快速定位问题，更能通过预防性维护降低停机风险。如需了解更多技术细节或获取定制化解决方案，欢迎联系我们的工程师团队！
